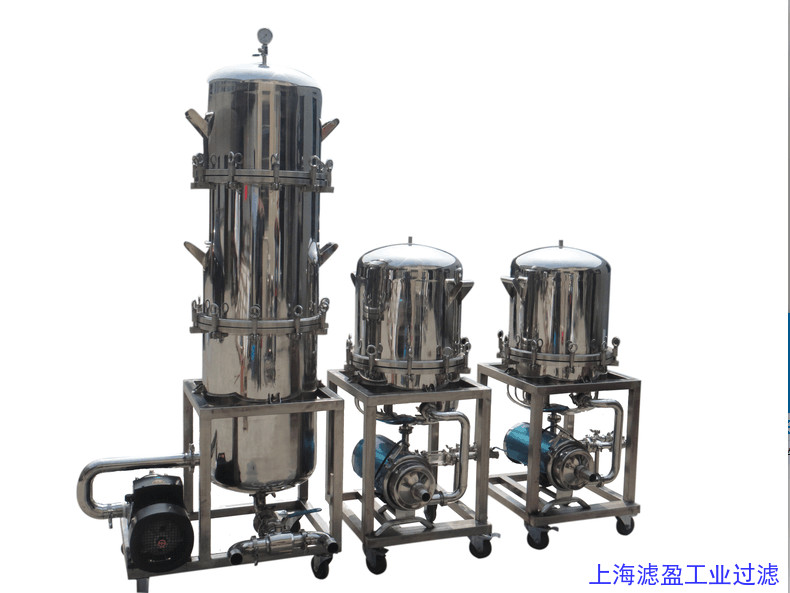

立式硅藻土過濾器是一臺機器，本設備由殼體、中間軸、過濾板、過濾網、導桿、氣閥、玻璃視鏡、膠輪等件組成，所有液體接觸的機件，均采用不銹鋼材料制成，殼體分為多節、單節、節間用橡膠密封圈密封，便于拆卸清洗。

一．主要技術參數

二． 立式過濾機特點和結構

 　　1. 本機由殼體、中間軸 、過濾板、過濾網導桿、氣閥、玻璃視鏡組成，所有液體接觸部分均采用不銹鋼和ABS材料組成，殼體分兩節便于拆洗。

　　 2. 采用立式硅藻土過濾機，比陳舊的棉餅過濾機和臥式過濾機有明顯的優勢

　　①能源節約百分之92，酒損失減少百分之90

　　② 設備成本節省3分之2，工人減少4分之3

　　③不易掉土過濾效果更好。

　　3、使用立式硅藻土過濾機過濾后的酒和飲料風味不變、無毒、無懸浮物、無沉淀、澄清透明，占地面積小、移動方便

三． 使用方法

　　1  .連接。如圖所示用橡膠管連接各個酒桶和泵H以及過濾機G，泵的進口連接小酒桶A和大酒桶B，泵的出口連接過濾機的進口3，過濾機的出口4連接小酒桶A，過濾機的出口5連接儲酒罐E，

　　2 上土。將150公斤左右的未過濾的酒放在A桶里，如果是330過濾機加2.5公斤的硅藻土在A桶里攪拌均勻，如果是400過濾機加3公斤硅藻土在A桶里，再打開閥門2.3.4，關閉閥門1.5，然后啟動飲料泵H，此時容器A內的渾液通過泵從3進口輸入過濾機，渾液中的硅藻土也隨之進入機內,附著在過濾布上，經過出口閥4回到酒桶A，形成循環。循環15分鐘左右從過濾機的玻璃觀察孔處如果看到酒變清澈了，這時說明所有的硅藻土已經粘附到在過濾機的濾布上，形成了一道過濾層，這一過程叫“上土”，上土完成后就可以進行正式過濾。

　　3. 過濾。將未過濾的酒裝在大酒桶B里，注意酒桶B里再不需要加硅藻土，然后關上閥門2.4，打開閥門1.3.5，容器B里面未過濾的酒經過泵H送到過濾機G，經過濾后流到儲酒桶E，E里面的酒就是過濾好的干凈酒，可以進入灌裝機灌裝。

　　4. 清洗。過濾機G過濾一定量的酒后濾片會被臟物堵塞，主要的表現是出口5的流量會明顯減少，壓力升高接近0.2MPa，這時必須要清洗過濾機的濾片，停機后關閉出口閥4.5和入口閥3，打開排氣閥，和排污閥，過濾機內的液體從排污閥排盡，然后打開過濾機的法蘭，取下過濾桶，用自來水沖洗濾片，直到臟土全部沖洗干凈，再把過濾機的桶裝好緊固各法蘭螺絲，從新上土，再次過濾。

四．產品優勢

　　1、硅藻土是一種在若干萬年前的水生植物，名叫硅藻之類的細胞壁組成的一種生物化學沉積巖，有著無數的小孔和復孔，其粉粒度很小，2—100微米，約百分之90為可透性空隙，主要成分是SiO2，具有很好的化學穩定性、耐高溫、不溶性、無毒，這種多孔微粒具有極大的過濾能力，能除去1-0.1微米之間的雜質，。

　　2、助濾特性大致有以下幾點：

　　性能穩定適應性好，由于硅藻土助濾劑主要是二氧化硅組成，所以化學性能穩定，在冷熱和不同濃度的酸液中也能使用，不影響其原液的基本性質。

　　3、可獲得高的流速和澄清度，助濾劑因其尺寸參差，骨架堅硬，富有單孔和復孔及多種形狀的關系，使濾層不能密實結聚，具有較大的表面積和較大的孔隙度，而達到較高的濾速和理想的澄清度。

　　4、我單位可以提供吉林長白山的硅藻土，有粗土和細土兩種。

五． 使用行業

　　在白酒、果酒、低度酒、黃酒、藥酒、葡萄酒、飲料等行業得到廣泛使用，過濾澄清度可達到百分之99.8。
